OPS-40 Оптическая система измерения детали

Описание

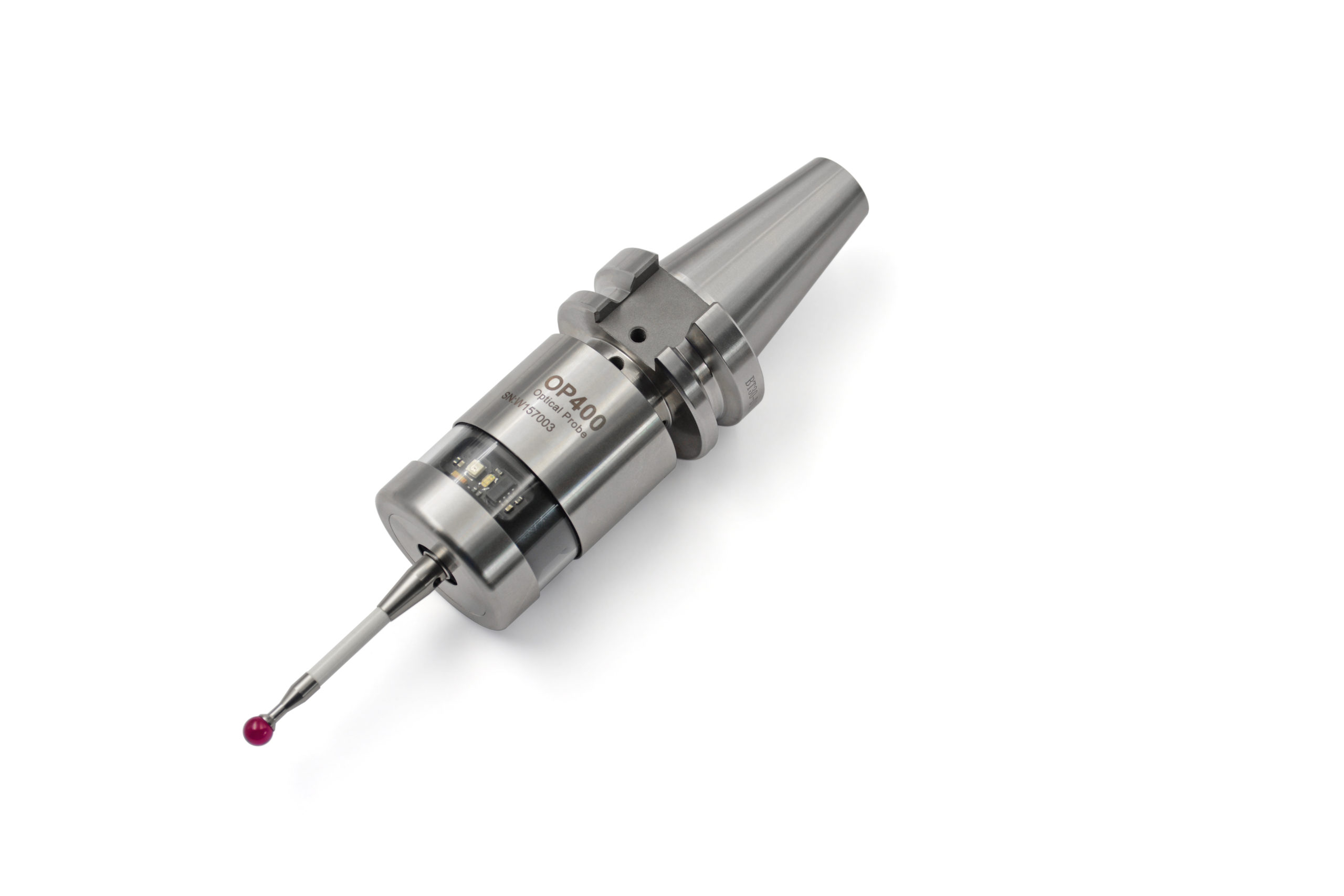

Комплектность: Датчик OP400, хвостовик, приёмник OSI-30, контактный щуп M4-P50-RB50-S36, ПО P-W10, 2 батарейки 1/2АА 3,6 В, 1000 мАч

Применение: На различных конфигурациях обрабатывающих центров, расточно-фрезерных станков с ЧПУ, сверлильных станках и 5-осевой станках с ЧПУ, различных конфигурациях токарных станков с ЧПУ при способе фиксации инструмента через инструментальный конус, на токарных станках, токарно-фрезерных станках с ЧПУ:
Установка системы координат заготовки и автоматическое формирование нулевых точек перед обработкой;
Автоматическое обнаружение и управление ключевыми размерами, координатами положения и их точностью между операциями;
Определение точности ключевых размеров, формы, положения после обработки.

Рекомендуемые щупы: Керамические длиной от 50 до 100 мм

Обратите внимание:

Перед заказом просим вас сообщить нам размеры конического хвостовика, подходящего под ваш шпиндель для датчика OP400;
Удостоверьтесь, соответствует ли стандартный щуп, в оснащении датчика OP400, вашим требованиям. В случае необходимости замены, пожалуйста, обратитесь к нам;
Для использования функции включения/выключения через М команды необходимо обеспечить наличие 2ух свободных М команд и 2ух выходных сигналов;.

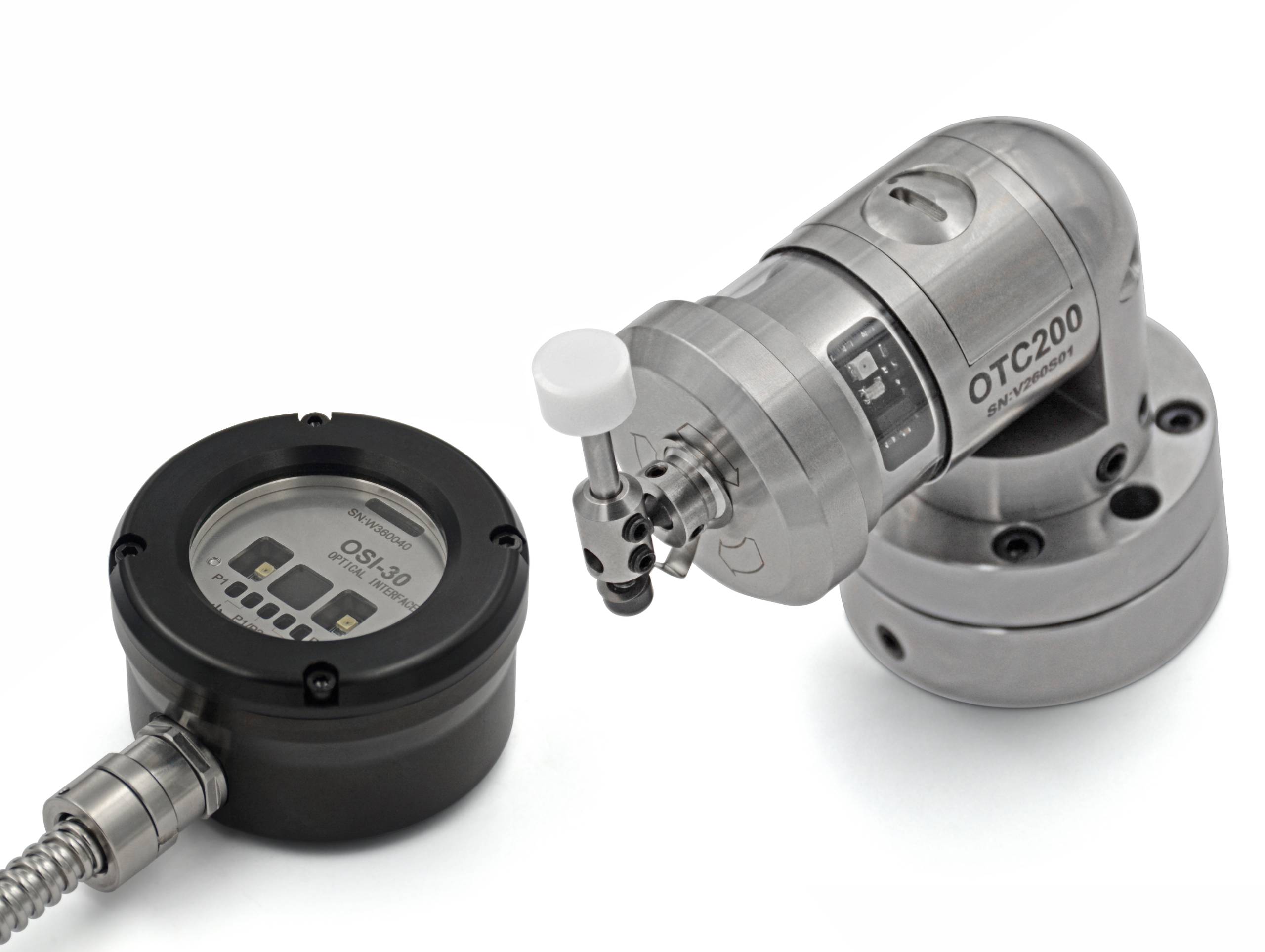

Проверьте достаточность длины 8метрового кабеля, которым оснащен приемником ОSI-30, для его установки в станок, в случае необходимости поставить удлиненный кабель, пожалуйста, обратитесь к нам;
Для установки приемника RSI-30, вы можете заказать дополнительный магнитный фиксатор, вместо стандартного кронштейна;
По пакету программного обеспечения, пожалуйста, проконсультируйтесь с нами, может ли система ЧПУ станка быть оснащена системой измерения детали, некоторые системы ЧПУ нуждаются в дополнительных настройках для использования системы измерения детали.
