OPTS-40 Двойная оптическая измерительная система детали и инструмента

Описание

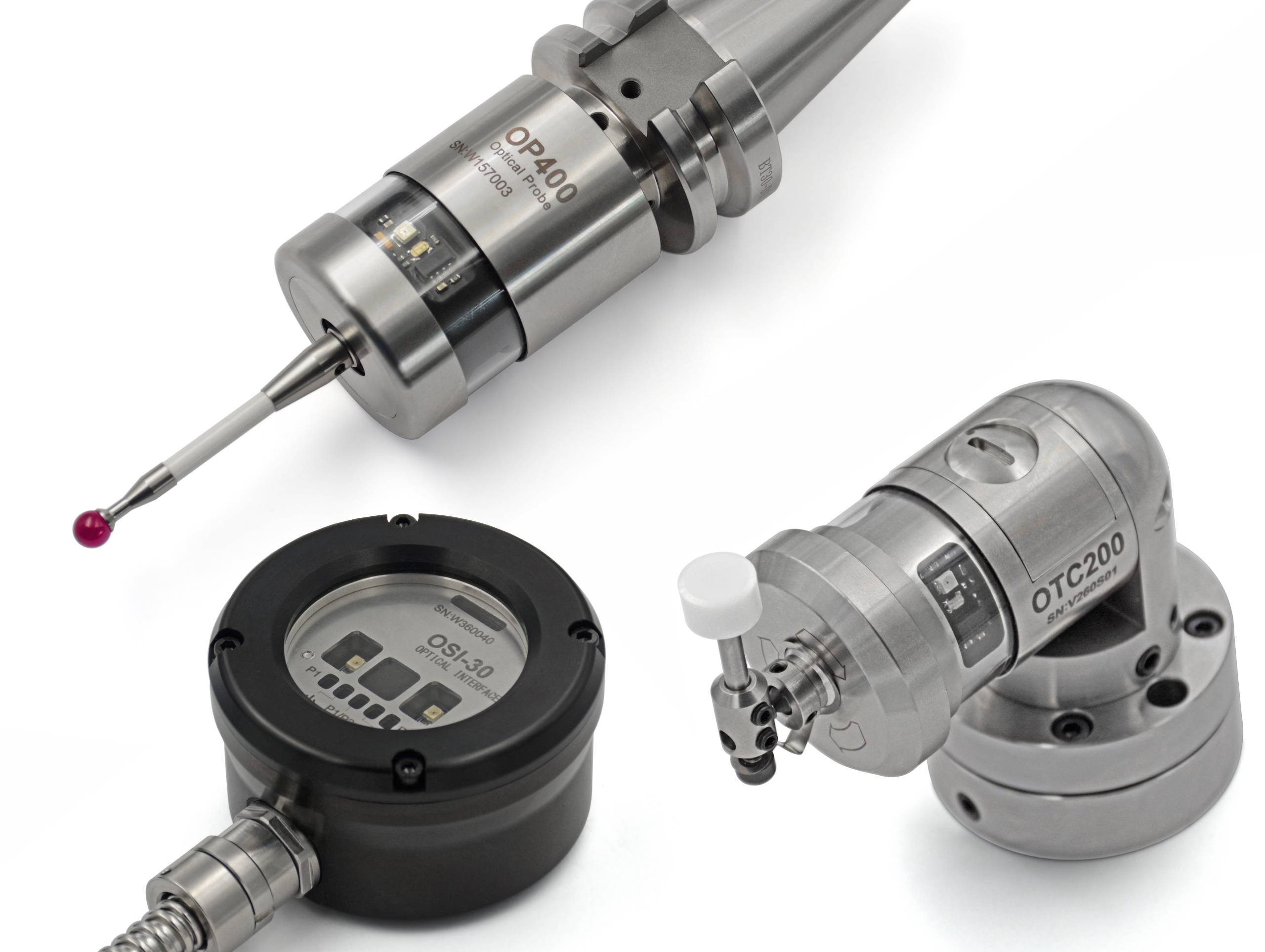

Комплектность: Датчик OP400, хвостовик, контактный щуп M4-P50-RB50-S36, датчик OTS200, монтажное основание, контактный щуп: M0-S25-CPF16, приемник OSI-30, ПО SP-W10, 4 батарейки 1/2АА 3,6 В, 1000 мАч

Применение: На различных конфигурациях обрабатывающих центров, расточно-фрезерных станков с ЧПУ, сверлильных станках и 5-осевой станках с ЧПУ, различных конфигурациях токарных станков с ЧПУ при способе фиксации инструмента через инструментальный конус, на токарных станках, токарно-фрезерных станках с ЧПУ:
Установка системы координат заготовки и автоматическое формирование нулевых точек перед обработкой;
Автоматическое обнаружение и управление ключевыми размерами, координатами положения и их точностью между операциями;
Определение точности ключевых размеров, формы, положения после обработки;
Автоматическая установка параметра длины режущего инструмента перед обработкой ЧПУ;
Автоматическое обнаружение износа и поломки режущего инструмента между двумя процессами или после обработки с ЧПУ;
Автоматическое обнаружение износа и поломки инструмента между двумя процессами.

Рекомендуемые щупы: Керамические длиной от 50 до 150 мм для датчика OP400; щупы с квадратным наконечником для датчика OTS200

Обратите внимание:

Перед заказом просим вас сообщить нам размеры конического хвостовика, подходящего под ваш шпиндель для датчика OP400;
Удостоверьтесь, соответствуют ли стандартные щупы, в оснащении датчиков OP400 и OTS200, вашим требованиям. В случае необходимости замены, пожалуйста, обратитесь к нам;
Для использования функции включения/выключения датчиков через М команды необходимо обеспечить наличие 2-х свободных М команд и 2-х выходных сигналов;
Проверьте достаточность длины 8-метрового кабеля, которым оснащен приемником OSI-30, для его установки в станок, в случае необходимости поставить удлиненный кабель, пожалуйста, обратитесь к нам;
Для установки приемника OSI-30, вы можете заказать дополнительный магнитный фиксатор, вместо стандартного кронштейна;
По пакету программного обеспечения, пожалуйста, проконсультируйтесь с нами, может ли система ЧПУ станка быть оснащена системой измерения детали, некоторые системы ЧПУ нуждаются в дополнительных настройках для использования системы измерения детали.
