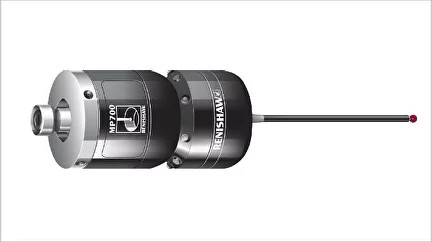

Компактный высокоточный трехкоординатный контактный триггерный датчик с оптической
системой передачи сигнала. Предназначен для привязки деталей и контроля их размеров,
а также для обеспечения максимальной эффективности работы станков и послеоперационного
мониторинга на обширном ряде средне- и крупногабаритных обрабатывающих центрах.
Предлагается два исполнения с выходом оптического сигнала под углами 35° и 70°
к оси датчика, что позволяет работать в системах разнообразных конфигураций.
Детали
Основное назначение
Измерение размеров деталей и настройка на технологические операции на обрабатывающих центрах любого габарита и мало и среднегабаритных многоцелевых станках.
Способ передачи сигнала
Передача оптического сигнала инфракрасного диапазона в пределах 360° (традиционный способ)
Совместимые интерфейсы
OMI, OMM / MI 12
Рабочий диапазон
До 6 м
Рекомендуемые щупы
Полые щупы из углеродного волокна, длиной от 50 до 200 мм
Вес без хвостовика (с батарейками)
730 г
Продолжительность работы в режиме ожидания
Не более 381 дня, в зависимости от режима включения/выключения
При непрерывном использовании
Не более 43 часов, в зависимости от режима включения/выключения
Направление измерений
±X, ±Y, +Z
Односторонняя повторяемость
0,25 мкм (2s) – для щупов длиной 50 мм 0,35 мкм (2s) – для щупов длиной 100 мм
Лепестковый эффект 2D по X, Y
±0,25 мкм – для щупов длиной 50 мм ±0,25 мкм – для щупов длиной 100 мм
Лепестковый эффект 3D по X, Y, Z
±1,00 мкм – для щупов длиной 50 мм ±1,75 мкм – для щупов длиной 100 мм
