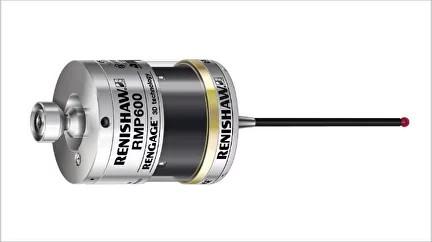

Устройство RMP600 представляет собой компактный, прецизионный контактный датчик с
передачей сигналов по радиоканалу, который дает возможность выполнять автоматизированную
наладку на технологические операции, а также осуществлять трехмерные измерения размеров
деталей сложной геометрической формы на обрабатывающих центрах любых габаритов, в том
числе на пятикоординатных станках. В датчике RMP600 удачно сочетаются патентованная
технология тензометрических датчиков и уникальная система радиопередачи сигнала по методу
частотных скачков (расширения спектра с псевдослучайной перестройкой частоты),
используемая в датчике RMP60
Детали
Основное назначение
Измерение размеров деталей и настройка на технологические операции на многоцелевых станках и обрабатывающих центрах, включая портальные.
Способ передачи сигнала
Радиопередача по методу частотных скачков (технология FHSS)
Диапазон радиочастот
2400 МГц – 2483,5 МГц
Совместимые интерфейсы
RMI и RMI-Q
Рабочий диапазон
До 15 м
Рекомендуемые щупы
Из углеродного волокна с высоким значением коэффициента Юнга, длиной от 50 до 200 мм
Вес без хвостовика ( с батарейками)
1010 г
Продолжительность работы в режиме ожидания
Не более 1300 дней, в зависимости от режима включения/выключения
При непрерывном использовании
Не более 230 часов, в зависимости от режима включения/выключения
Направление измерений
±X, ±Y, +Z
Односторонняя повторяемость
0,25 мкм (2s) – для щупов длиной 50 мм 0,35 мкм (2s) – для щупов длиной 100 мм
Лепестковый эффект 2D по X, Y
±0,25 мкм – для щупов длиной 50 мм ±0,25 мкм – для щупов длиной 100 мм
Лепестковый эффект 3D по X, Y, Z
±1,00 мкм – для щупов длиной 50 мм ±1,75 мкм – для щупов длиной 100 мм
