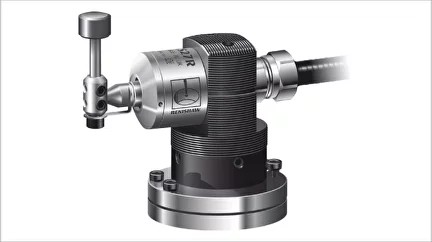

Компактное трехкоординатное устройство наладки инструмента с контактным триггерным механизмом
срабатывания и передачей сигнала по кабелю. Предназначено для обнаружения неисправного
инструмента и быстрого измерения длины и диаметра инструмента самых разных типов.
Детали
Основное назначение
Измерение инструмента и обнаружение поломки инструмента на вертикальных и горизонтальных обрабатывающих центрах любых габаритов и всех портальных обрабатывающих центрах.
Способ передачи сигнала
Проводная передача сигналов
Рекомендуемые щупы
С дисковым наконечником (карбид вольфрама, твердость 75 единиц по Роквеллу по шкале С) или с квадратным наконечником (керамический, твердость 75 единиц по Роквеллу по шкале С)
Масса со щупом с дисковым наконечником
1055 г
Длина
10 м
Способ подсоединения
Кабель с торца блока
Направление измерений
±X, ±Y, +Z
Односторонняя повторяемость
1,00 мкм (2σ)
Усилие срабатывания щупа
От 1,30 Н до 2,40 Н, от 133 гс до 245 гс в зависимости от ориентации
Класс защиты
IPX8 (EN/IEC 60529)
Монтаж
Болт M12 с Т-образной головкой (не поставляется) Дополнительные установочные штыри Spirol для обеспечения повторяемости установки датчика при повторном монтаже
