RPS-20M Система измерения детали с передачей данных по радиоканалу

Описание

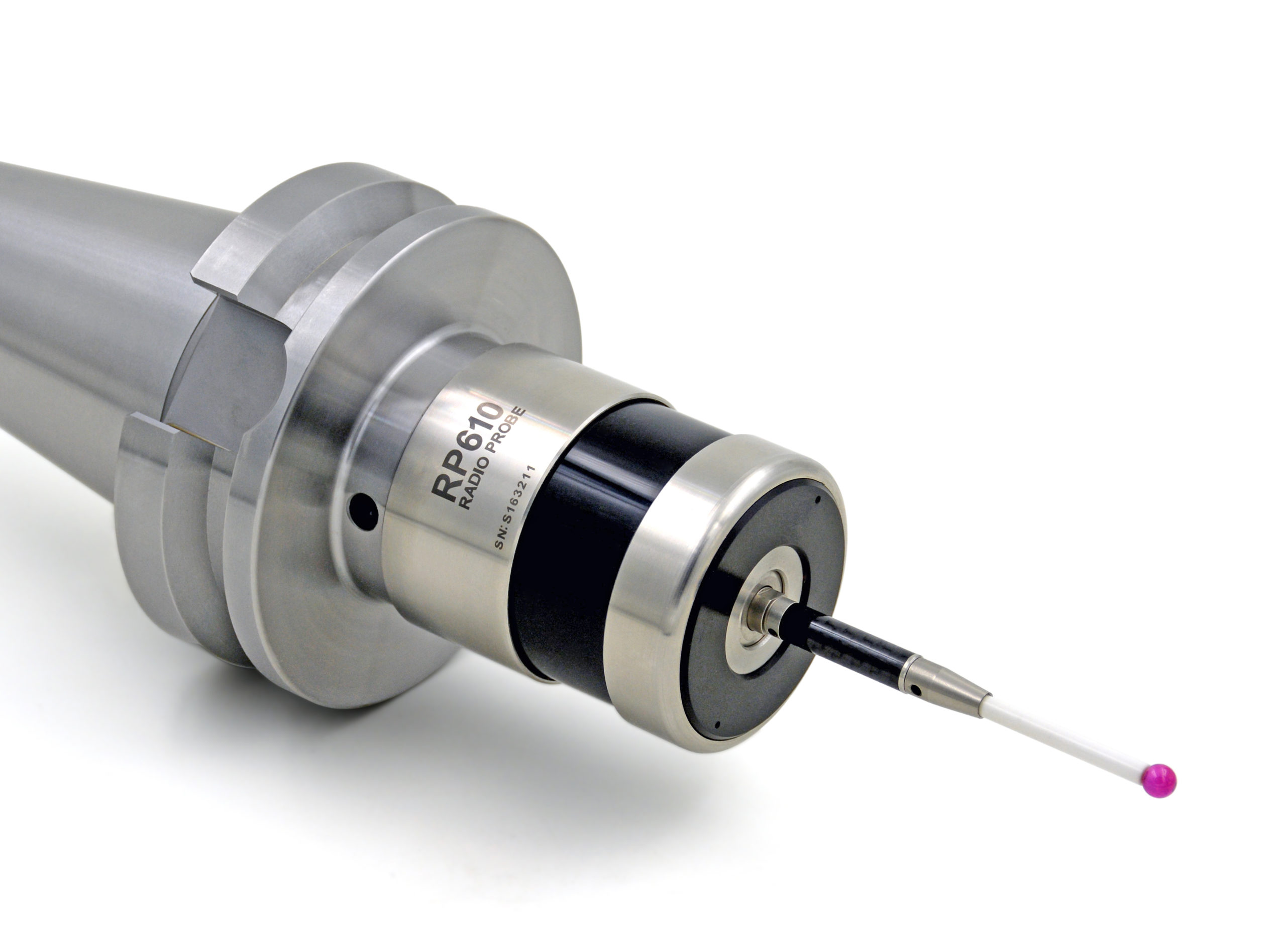

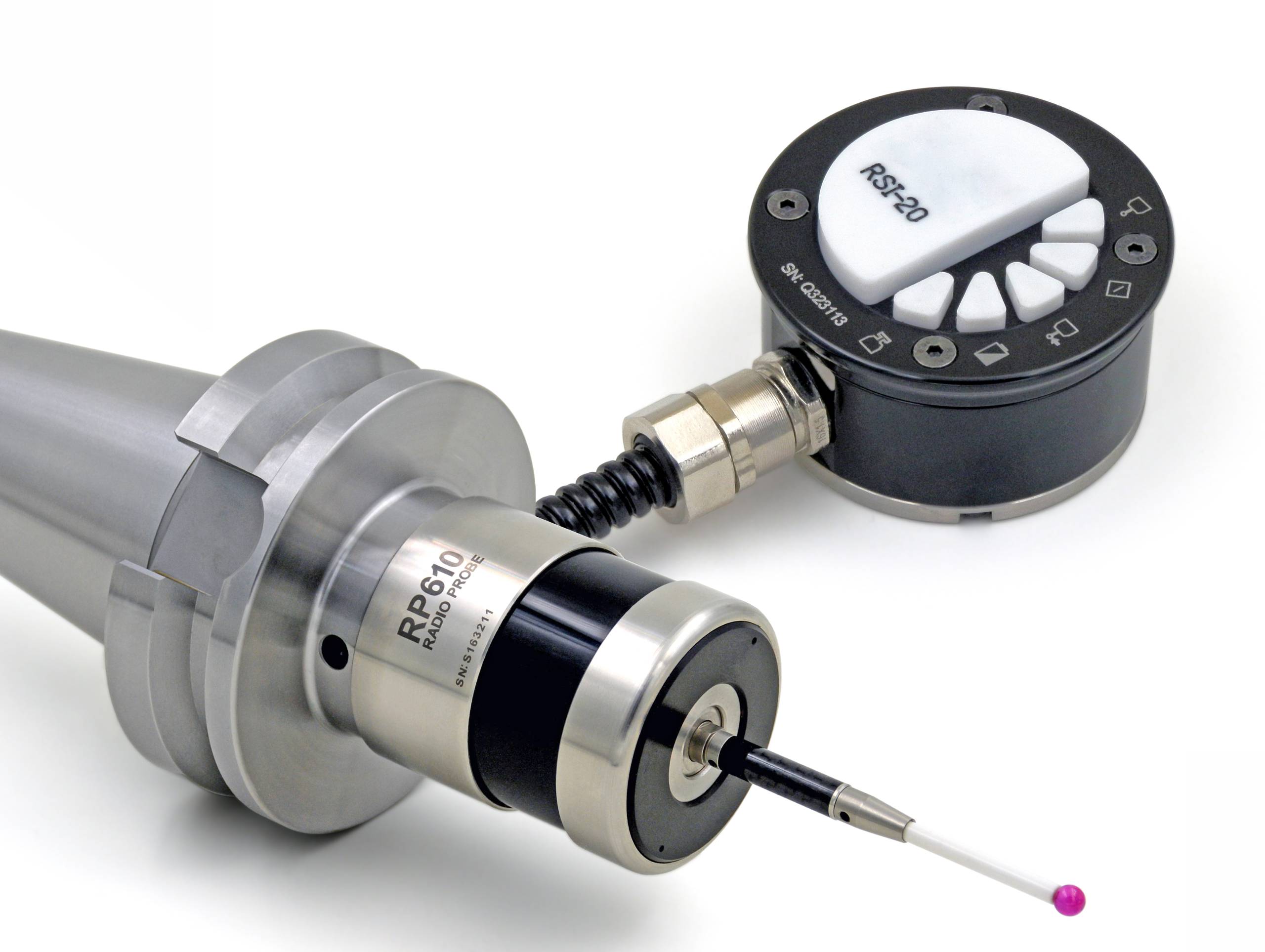

Комплектность: Датчик RP610M, хвостовик, приемник RSI-20, контактный щуп M4-P50-RB50-S36, ПО SP-W10, 2 батарейки 1/2АА 3,6 В, 1000 мАч

Применение: На обрабатывающих центрах и многоцелевых станках, включая портальные, 5-осевые станки с ЧПУ, на токарных станках с ЧПУ при способе фиксации инструмента через инструментальный конус, и на токарно-фрезерных станках с ЧПУ:
Установка системы координат заготовки и автоматическое формирование нулевых точек перед обработкой;
Определение точности ключевых размеров, формы, положения после обработки;
Автоматическое обнаружение и управление ключевыми размерами, координатами и их точностью между операциями.

Рекомендуемые щупы: Керамические длиной от 50 до 150 мм

Обратите внимание:

Перед заказом просим вас сообщить нам размеры конического хвостовика, подходящего под ваш шпиндель для датчика RP610M;
Удостоверьтесь, соответствует ли стандартный щуп, в оснащении датчика RP610M, вашим требованиям. В случае необходимости замены, пожалуйста, обратитесь к нам;
Для использования функции включения/выключения через М команды необходимо обеспечить наличие 2ух свободных М команд и 2ух выходных сигналов;
Проверьте достаточность длины 8метрового кабеля, которым оснащен приемником RSI-20M, для его установки в станок, в случае необходимости поставить удлиненный кабель, пожалуйста, обратитесь к нам;
Для установки приемника RSI-20, вы можете заказать дополнительный магнитный фиксатор, вместо стандартного кронштейна;
По пакету программного обеспечения, пожалуйста, проконсультируйтесь с нами, может ли система ЧПУ станка быть оснащена системой измерения детали, некоторые системы ЧПУ нуждаются в дополнительных настройках для использования системы измерения детали.
