WTS-20M Двойная измерительная система детали и инструмента с передачей данных по радиоканалу

Описание

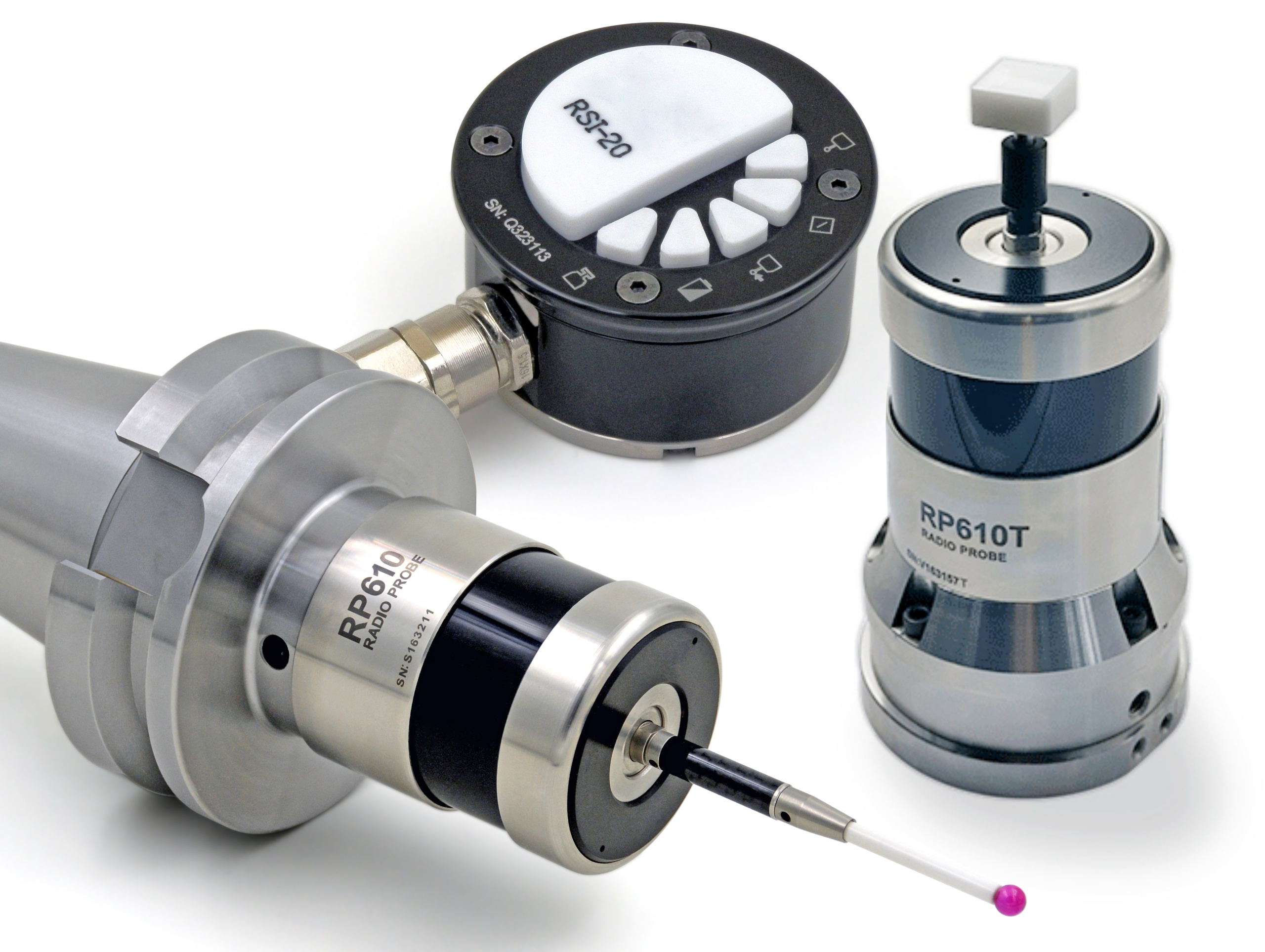

Комплектность: Датчик RP610M, хвостовик, контактный щуп M4-P50-RB50-S36, датчик RP610T, монтажное основание, контактный щуп: M0-S25-CPF16, приемник RSI-20, ПО SP-W10, 4 батарейки 1/2АА 3,6 В, 1000 мАч

Применение: На обрабатывающих центрах и многоцелевых станках, включая портальные, а так же на вертикальных и горизонтальных обрабатывающих центрах любых габаритов:
Автоматическая установка системы координат детали и обработка нулевых точек перед обработкой;
Автоматическое определение и контроль основных размеров, координат положения и их точности между двумя процессами;
Определение точности ключевых размеров, формы, положения после обработки;
Автоматическая установка параметра длины режущего инструмента перед обработкой ЧПУ;
Автоматическое обнаружение износа и поломки режущего инструмента между двумя процессами или после обработки с ЧПУ;
Посредством проверки параметров режущего инструмента, контроль изменения точности обработки от изменения температуры станка.

Рекомендуемые щупы: Керамические длиной от 50 до 150 мм для датчика RP610M; щупы с квадратным наконечником для датчика RP610Т

Обратите внимание:

Перед заказом просим вас сообщить нам размеры конического хвостовика, подходящего под ваш шпиндель для датчика RP610M;
Удостоверьтесь, соответствуют ли стандартные щупы, в оснащении датчиков RP610M и RP610T, вашим требованиям. В случае необходимости замены, пожалуйста, обратитесь к нам;
Для использования функции включения/выключения датчиков через М команды необходимо обеспечить наличие 2-х свободных М команд и 2-х выходных сигналов;
Проверьте достаточность длины 8-метрового кабеля, которым оснащен приемником RSI-20M, для его установки в станок, в случае необходимости поставить удлиненный кабель, пожалуйста, обратитесь к нам;
Для установки приемника RSI-20, вы можете заказать дополнительный магнитный фиксатор, вместо стандартного кронштейна.
По пакету программного обеспечения, пожалуйста, проконсультируйтесь с нами, может ли система ЧПУ станка быть оснащена системой измерения детали, некоторые системы ЧПУ нуждаются в дополнительных настройках для использования системы измерения детали.
